智慧用電在線監控裝置是針對 0.4kV 以下的 TT、TN 系統設計的智能電力裝置，具有單、三相交流電

測量、四象限電能計量、諧波分析、開關量輸入、繼電器輸出功能，以及 RS485 通訊或 GPRS 無線通訊功

能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

產品采用*的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，

是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。同時將原有 RS485 通訊升級為 GPRS 無線通

訊方式，解決了現場布線難的問題。作為一種*的智能化、數字化的采集元件，該智能裝置已廣泛應用

于各種控制系統、SCADA 系統和能源管理系統。

（ARCM300-Z）

1. 探測器滿足國家標準GB14287.2-2014，GB14287.3-2014，具有型式試驗檢驗報告和消防產品認證證書；

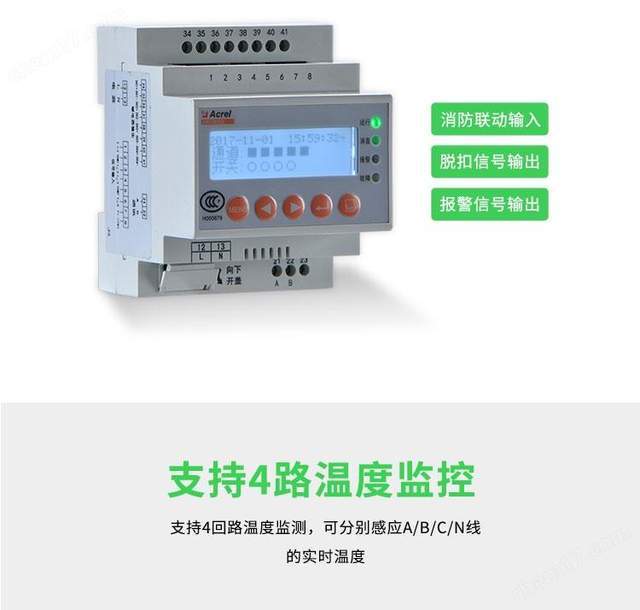

2. 探測器具有1路剩余電流和4路溫度檢測功能；

3. 探測器具有三相電壓、電流、功率、四象限電能等電參量檢測功能；

4. 探測器支持2路聯動信號輸入功能（二路無源干接點輸入、輸入方式:內置電源）；

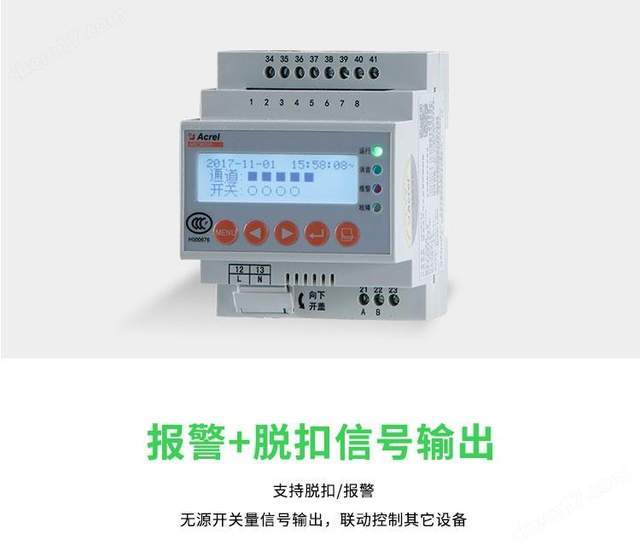

5. 探測器支持2路繼電器輸出功能，觸點容量AC 220V/1A ，DC 30V/1A；

6. 探測器具有剩余電流、溫度、過壓、欠壓、錯相、過流等多種保護功能；

7. 探測器具有諧波功率（有功、無功、視在）檢測功能；

8. 探測器具有基波功率（有功、無功、視在）檢測功能；

9. 探測器具有2~31次諧波電壓、電流檢測功能；

10. 探測器具有電壓相序判斷檢測功能；

11. 探測器具有零序電壓、電流檢測功能；

12. 探測器具有電能脈沖輸出功能；

13. 探測器可探測的剩余電流范圍為：10~3000mA，分辨率1mA；

14. 探測器可探測的溫度為：0~150℃，分辨率0.1℃；

15. 探測器測量精度為：頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級；

16. 探測器變比：PT變比1~9999，CT變比1~9999；

17. 工作方式：獨立式；

18. 安裝方式：標準35mm導軌式安裝；

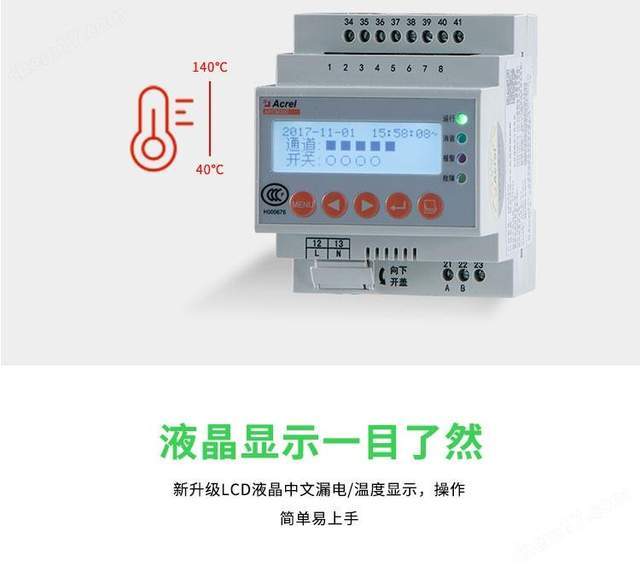

19. 顯示類型：LCD中文顯示；

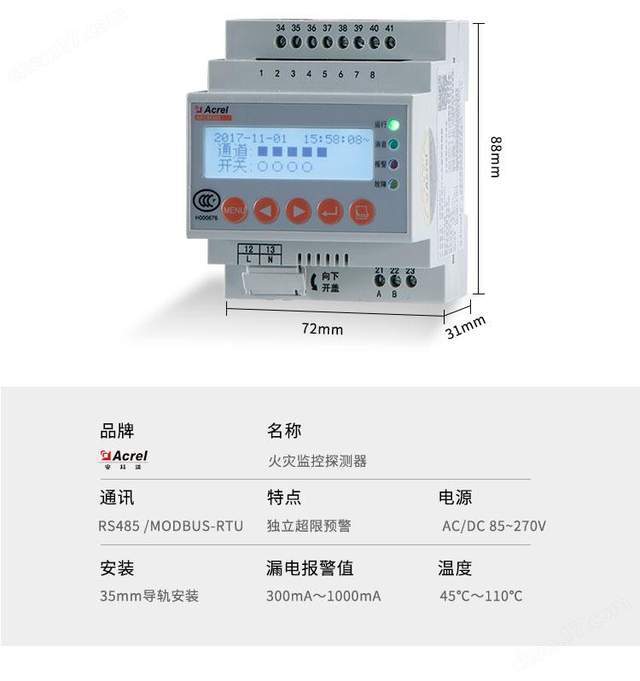

20. 尺寸規格：72mm（L）*70mm（W）*100mm（H）；

21. 額定工作電壓：AC220V±5%,50Hz；

22. 電壓范圍監測：AC220V~AC380V；

23. 電流監測范圍：1~400A；

24. 報警延時：0~60s可調，默認10s；

25. 具有通訊、消音、運行、故障、報警指示燈；

26. 探測器具有現場聲光報警功能，音響器件聲壓值：大于70dB，小于115dB（蜂鳴器前方1m處，A計權）；

27. 探測器具有事件存儲功能，能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況；

28. 絕緣強度：電壓/電流/電源/外殼間：2.0kV/min•2mA，輸出/電源間： 2.0kV/min•2mA

29. 工作溫度： -10～55℃

30. 儲存溫度： -25～＋75℃

31. 相對濕度： 20～95％RH 無凝露

32. 適用場合：適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統；

33. 通訊方式：RS485通訊，標準的Modbus-RTU協議；

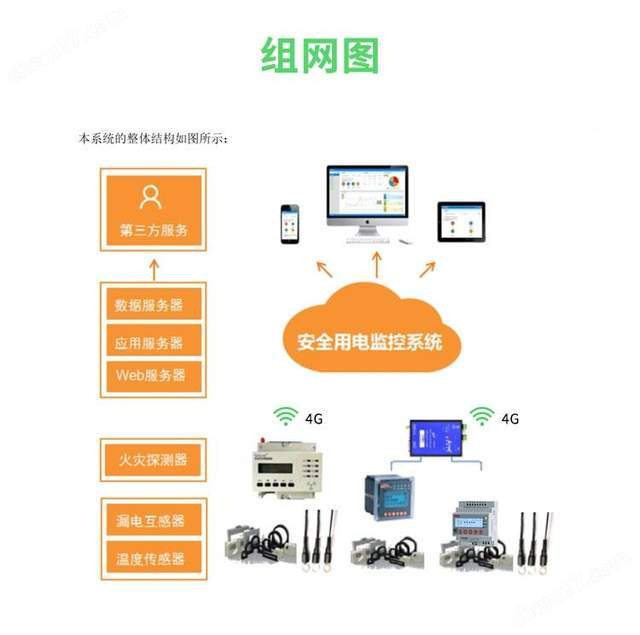

34. 探測器支持4G Cat1無線上傳模式；

35. 探測器支持斷電報警上傳功能。剩余電流式電氣火災監控探測器
